Podłączenie napędu podmakierowego rozjazdów typu Conrad.

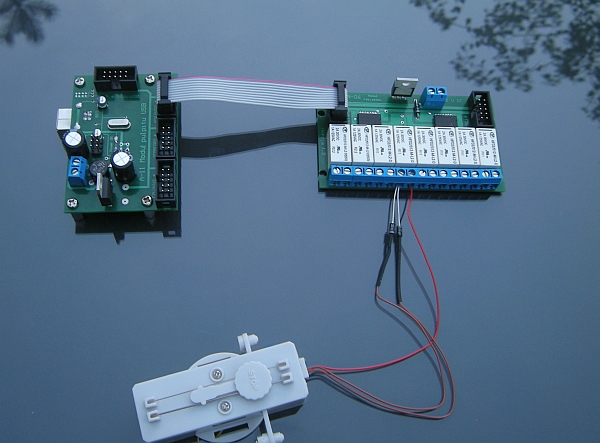

Aby podłączyć napęd podmakietowy, wepnij do wybranego wyjścia modułu A-06 przewód czerwony, oraz połączone razem 2 przewody brązowe. Kierunek podłączenia zestawu przewodów jest dowolny. Jeśli po włączeniu układu rozjazd nie jest ustawiony w pozycji podstawowej, wystarczy zamienić kolejnością przewody - czerwony na miejsce 2 brązowych i odwrotnie.

Moduł Rozjazdów A-06 podepnij przypomocy taśmy do gniazda "Rozjazdy" na płytce sterownika. Modyłu można łączyć kaskadowo.
Moduł rojazdów wymaga podłączenia osobnego żródła zasialani napięciem stałym o wartości 12Volt i wydajności prądowej około 1 [A].
