Do czego to służy...
Opis układu
Zastosowaniem układu jest generowanie efektów świetlnych dzięki współpracy z zewnętrznymi odbiornikami (żarówki, diody LED). Urządzenie posiada 8 wyjść sygnałów. Proponowane zastosowanie poszczególnych kanałów to :
- wyjścia 1 i 2 - "ognisko"
- wyjście 3 - "spawanie"
- wyjście 4 - symulacja uszkodzenia latarni ulicznej
- wyjścia 5 i 6 - kogut policyjny
- wyjścia 7 i 8 - sygnalizacja przejazdowa
Instalacja sterownika

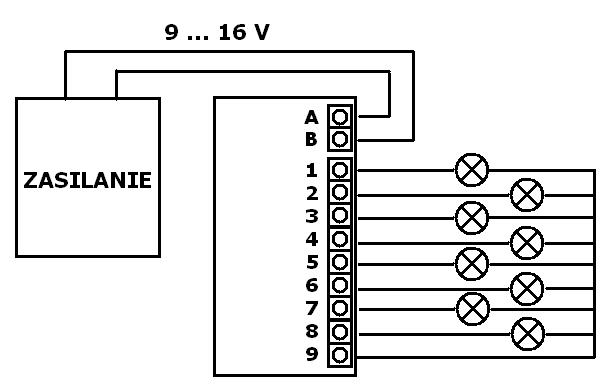

Urządzenie należy podłączyć zgodnie ze schematem pokazanym na rysunku poniżej. Do zacisków oznaczonych A i B należy podłączyć zasilacz o napięciu wyjściowym z zakresu 9 - 16 V (stałe). Napięcie wyjściowe układu jest w przybliżeniu równe napięciu zasilania. Zaciski oznaczone numerami 1 - 8 to wyprowadzenia wyjść układu. Zacisk 9 to wspólny "+" zasilania podłączonych żarówek, diod LED itp. Maksymalne dopuszczalne obciążenie jednego kanału to 500 mA. Maksymalne łączne obciążenie układu nie może przekroczyć 1000mA. Aby podłączyć na wyjście układu diodę LED należy szeregowo z nią przylutować opornik np. 1 kOhm oraz zabezpieczyć przed zwarciem.
Urządzenie jest gotowe do pracy po włączeniu zasilania. Wszelkie operacje związane z instalowaniem urządzenia należy wykonywać przy odłączonym zasilaniu. Zwieranie przewodów zasilających lub poszczególnych wyjść układu może doprowadzić do uszkodzenia urządzenia !
Parametry układu:
Napięcie zasilania: 6-16 VDC (stałe)
Maksymalne napięcie sygnału sterującego: 30 VDC
Maksymalna obciążalność układu: 1000 mA
Maksymalna obciążalność jednego kanału: 500 mA
Przykłady instalacji sterownika
|
